Den Gaszähler smart machen und den Verbrauch mit Türkontakt im ioBroker aufzeichnen

Nicht in jedem Haushalt ist bereits eine Heizung mit einem passenden Internet-Adapter verbaut, über den Verbrauchswerte ausgelesen werden können.

Update 09/2023 Gegen eine Spende können wir anbieten, eine für Elster-Gaszähler vorgesehene 3D-Druck-Halterung (siehe https://www.thingiverse.com/thing:5170407) für den Reed-Kontakt zu drucken. Bei Interesse gerne an 3d@smarthomejetzt.de schreiben.

Möchte man aber dennoch den Verbrauch der Heizung dokumentieren, könnte in Haushalten mit Gasanschluss der Gaszähler die Lösung sein. Viele Gaszähler haben haben am Zählwerk einen Magnet eingebaut, der beim Null-Durchlauf der dritten Nachkommastelle abgefragt werden kann. Unterhalb der Zählereinheit lässt sich eine Aussparung erkennen, in der im Original von den meisten Herstellern eine Lesemodul mit Reed-Kontakt eingesetzt werden kann.

Hinweis: Uns haben immer wieder Fragen erreicht, ob diese Lösung sicher ist. Diese Anleitung nimmt KEINERLEI Änderungen am Gaszähler vor, sie nutzt lediglich die vorgesehen Aussparung für die Digitalisierung des Zählerrads, das eingesetzte Aqara-Modul arbeitet mit einer Knopfzelle mit 3V Spannung.

Außerdem erreichen uns auf Grund der aktuellen Situation in der Energieversorgung und den Preissteigerungen viele dankende Hinweise, dass damit der Verbrauch erst analysiert und dann auch optimiert werden kann.

Empfehlung:
Einen entsprechenden Lösungsansatz für smarte Stromzähler haben wir hier mit USB-Lesekopf oder hier mit WIFI-Lesekopf beschrieben.
Wer den Wasserzähler smart machen möchte, findet hier eine smarte Anleitung.

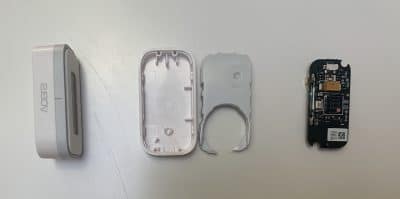

Über diese Möglichkeit, können wir den Zählerstand über Impulse des Nulldurchlaufs erfassen. Wir brauchen hierfür nicht mehr als einen Tür- oder Fensterkontakt, der magnetisch arbeitet. Z.B. kostengünstig den Türkontakt von Aqara. Die Hauptplatine lässt sich einfach aus dem Gehäuse lösen und passt in diesem Fall, ein Gaszähler des Herstellers elster, genau in die Aussparung.

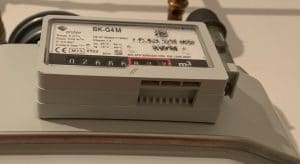

In den Gaszähler eingesetzt, sieht die Lösung wie folgt aus:

Leider ist die Genauigkeit der Lösung deutlich unter 100%, nach ca. 6 Monaten beläuft sich die Abweichung, offenbar durch fehlende bzw. ausgesetzte Impulse durch den Aqara Türkontaktsensor, auf ca. 6%. Dennoch reicht dies für eine grundlegende Ermittlung des Gasverbrauchs unserer Meinung nach aus.

In ioBroker müssen jetzt nur die Impulse erfasst und ein virtueller Zählerstand hochgezählt werden:

Als ioBroker Script:

var zaehlerstand;

// Initiale Anlage Datenpunkt in 0_userdata
createState("0_userdata.0.Haus.Gaszaehler.Stand", 3472.02, async function () {
});
// Trigger auf Türsensor, wenn geöffnet
on({id: "zigbee.0.00158d0002bfedad.opened"/*Is open*/, change: "ne"}, async function (obj) {
  var value = obj.state.val;
  var oldValue = obj.oldState.val;
  if ((obj.state ? obj.state.val : "")) {
    // IST Stand um 0.01 hochzählen
    zaehlerstand = Math.round(getState("0_userdata.0.Haus.Gaszaehler.Stand").val*100)/100;
    zaehlerstand = (typeof zaehlerstand == 'number' ? zaehlerstand : 0) + 0.01;
    zaehlerstand = Math.round(zaehlerstand*100)/100;
    // Objekt mit neuem Wert aktualisieren
    setState("0_userdata.0.Haus.Gaszaehler.Stand"/*Gaszaehler.Stand*/, zaehlerstand, true);
  }
});

Möchte man den Verbrauch stündlich, täglich, wöchentlich, monatlich und jährlich protokollieren, kann dieses Script dazu genutzt werden, alternativ nutzt man hierzu den SourceAnalytix-Adapter.
